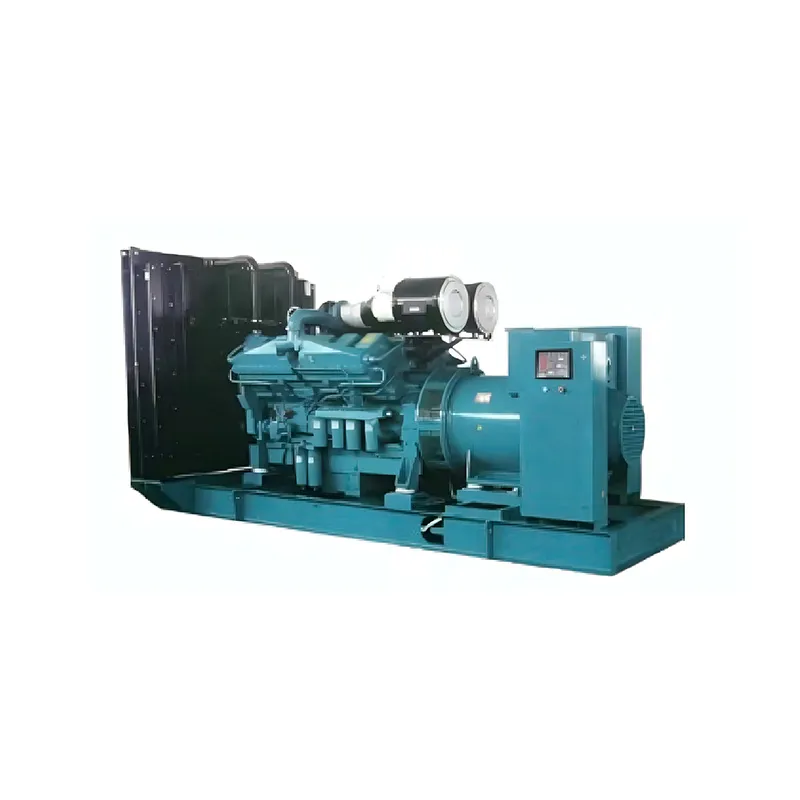

Основные технические параметры Модель блока: PF800 – GF Коэффициент регулировки напряжения в стационарном состоянии (%): ±1 Мощность: 800 квт Волатильность напряжения (%): ±0,5 Номинальный коэффициент мощности: COS F = 0,8 (запаздывание) Коэффициент регулировки переходного напряжения (%): + 20 ~ – 15 Номинальное выходное напряжение: 400V / 230V Время стабилизации напряжения (s): 1.5 Номинальный ток: 1440A Стационарная частотная регулировка (%): ±3 Номинальная мощность: 50 гц Частотные колебания (%) ±1 Номинальная скорость: 1500rpm Переходная частотная регулировка (%) + 10 ~ – 10 Режим управления запуском: электрический запуск Время стабилизации частоты (s): ± 3 Внешний размер: 5000 * 1900 * 2640 (L * W * Hmm) Вес агрегата: 9400 кг

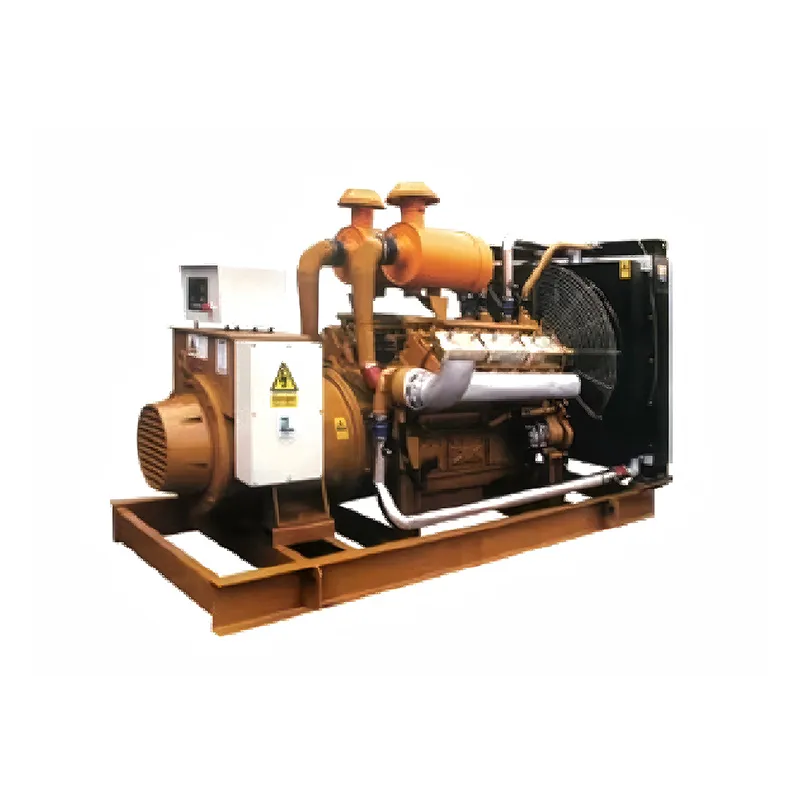

Основные технические параметры Модель блока: PF500 – GF Коэффициент регулировки напряжения в стационарном состоянии (%): ±0,5 Мощность: 500 квт Волатильность напряжения (%): ±0,5 Номинальный коэффициент мощности: COS fi = 0,8 (запаздывание) Коэффициент регулировки переходного напряжения (%): + 20 ~ – 15 Номинальное выходное напряжение: 400V / 230V Время стабилизации напряжения (s): 1 Номинальный ток: 900A Стационарная частотная регулировка (%): ±0,5 Номинальная мощность: 50 гц Частотные колебания (%) ±0,5 Номинальная скорость: 1500rpm Переходная частотная регулировка (%) + 10 ~ – 7 Режим управления запуском: электрический запуск Время стабилизации частоты (s): ± 0,5 Внешний размер: 3550 * 1500 * 1950 (L * W * Hmm) Вес агрегата: 4100 кг

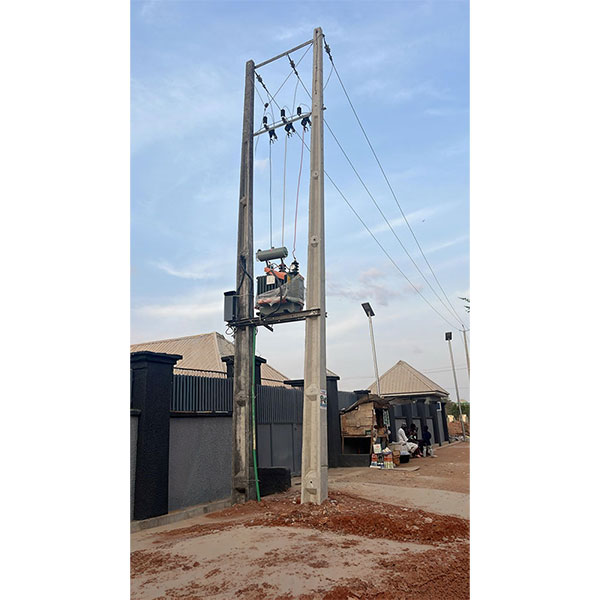

Обзор Комплексный распределительный щит серии JP (компенсацияуправлениеоконечное устройствоосвещение) представляет собой многофункциональное уличное комплексное распределительное устройство, объединяющее в себе учет электроэнергии, отходящие линии, компенсацию реактивной мощности и другие функции. Обладает функциями защиты от короткого замыкания, перегрузки, перенапряжения, утечки тока и другими. Имеет малые габариты, эстетичный внешний вид, экономичен и практичен. Устанавливается на опоре уличного столбового трансформатора, является новым идеальным распределительным продуктом для модернизации городских и сельских электрических сетей. Условия эксплуатации ◆ Температура окружающей среды: от -25°C до +40°C; ◆ Относительная влажность воздуха: среднесуточное значение не более 90%, среднемесячное значение не более 90%; ◆ Высота над уровнем моря: не более 2000 м; ◆ Устанавливается в местах без сильной вибрации и ударов, без коррозионных газов. Особенности конструкции Конструкция корпуса бывает вертикальной и горизонтальной. Корпус изготавливается из высококачественной нержавеющей стали толщиной 2 мм методом гибки с многоступенчатой отбортовкой (или используется композитная панель из нержавеющей стали со сотовой структурой и двойной сэндвич-конструкцией, обладающая свойствами огнестойкости, экологичности, теплоизоляции, защиты от конденсата и т.д.). Применяется специальная технология сварки нержавеющей стали, после формовки корпус обладает высокой общей прочностью, поверхность гладкая как зеркало, без следов сварных швов; внутренние монтажные балки (плиты) обработаны по технологии горячего цинкования, что гарантирует отсутствие коррозии в течение двадцати лет; корпус имеет двери спереди и сзади для удобства эксплуатации и обслуживания пользователем, по периметру дверей вставлен высокоэластичный, стойкий к старению уплотнительный профиль, на каждой двери установлены два типа замков – скрытый и наружный, наружный замок снабжен защитным козырьком от засорения и коррозии; камера учета полностью закрыта с устройством для пломбирования; сбоку корпуса установлена труба для ввода входящего кабеля с защитой от дождя и посторонних предметов, в дне пробиты вентиляционные отверстия и отверстия для выхода кабелей, в верхней части предусмотрен вентиляционный канал с сеткой, что обеспечивает функции защиты от воды, коррозии, пыли и посторонних предметов. Степень защиты: IP54. Основные технические параметры Параметр Единица измерения Значение Мощность трансформатора кВА 30-400 Номинальное рабочее напряжение В AC400 Рабочее напряжение вспомогательной цепи В AC220,AC380 Номинальная частота Гц 50 Номинальный ток A ≤630 Номинальный ток срабатывания устройства защитного отключения mA 30~300, регулируемый Степень защиты   IP54

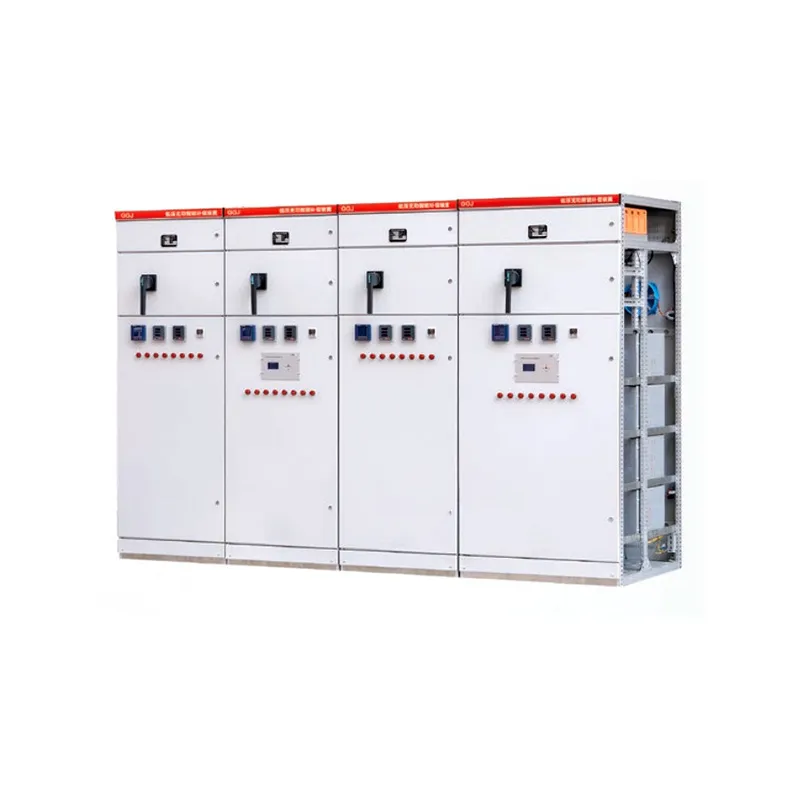

Обзор Поскольку данное устройство эффективно улучшает коэффициент мощности электрической нагрузки, снижает потери в линиях, повышает фактическую нагрузочную способность трансформаторов, обеспечивая значительный энергосберегающий эффект, а одновременное использование в системе специальных реакторов позволяет эффективно предотвращать усиление гармоник, эффективно поглощать большую часть гармонических токов, чтобы общий коэффициент нелинейных искажений гармонического напряжения и пределы содержания гармонических токов различных порядков соответствовали национальным стандартам, достигая цели подавления гармоник. Если же использовать обычные контакторы для коммутации групп конденсаторов, это приведет к большим пусковым токам, медленному времени компенсации, высоким затратам на обслуживание и короткому сроку службы. Поэтому мы рекомендуем пользователям в следующих случаях в первую очередь рассмотреть возможность использования устройств динамической компенсации реактивной мощности, таких как: на подстанциях промышленных и горнодобывающих предприятий, в производственных цехах и низковольтных сетях гражданских зданий, особенно подходящих для систем передачи и распределения электроэнергии с часто меняющейся нагрузкой и нестабильной реактивной мощностью. Данный продукт соответствует стандартам: GB/T15576-2008 «Комплектные устройства компенсации реактивной мощности низкого напряжения», IEC60439 «Низковольтные комплектные распределительные устройства и устройства управления» и другим. Условия эксплуатации ◆ Температура окружающей среды: от -5°C до +40°C; ◆ Относительная влажность окружающей среды: не более 90% (при 20°C); ◆ Высота над уровнем моря: не более 2000 м; ◆ Окружающая среда невзрывоопасна, отсутствуют газы, способные повредить или корродировать металл, нет токопроводящей пыли, место установки не должно подвергаться сильной вибрации, защищено от воздействия дождя и снега. Особенности продукции ◆ Высокая универсальность: данная компенсационная панель может комбинироваться с различными шкафами отечественного и зарубежного производства, такими как MNS, GCK, GGD и другие; ◆ Разнообразные и гибкие способы компоновки конденсаторной компенсации: имеется компенсация по схеме «звезда» (Y), компенсация по схеме «треугольник» (Δ), комбинированная компенсация по схеме «звезда + треугольник» (Y+Δ); ◆ Разнообразие способов связи: имеется открытый коммуникационный интерфейс, беспроводной модуль передачи данных или модуль GPRS для осуществления дистанционной связи; ◆ Точное и безопасное управление: реализовано срабатывание при переходе напряжения через ноль, при включении отсутствуют пусковые токи, при отключении не возникают перенапряжения; ◆ Длительный срок службы: при отсутствии необходимости в обслуживании срок службы составляет более 100 000 часов. Основные технические параметры ◆ Системное напряжение: до AC450В; ◆ Время коммутации: t ≤ 20 мс; ◆ Пусковой ток при включении: < 25Iн; ◆ Номинальная частота: 50 Гц ± 50%; ◆ Ток выборки: 0~5 А; ◆ Собственное энергопотребление: ≤ 15 Вт; ◆ Чувствительность: 100 мА. Технические особенности ◆ Автоматическая компенсация реактивной мощности, повышение коэффициента мощности; ◆ Повышение эффективности оборудования, экономия инвестиций; ◆ Снижение потерь в распределительных линиях и потерь в трансформаторах; ◆ Улучшение качества напряжения, повышение надежности электроснабжения.

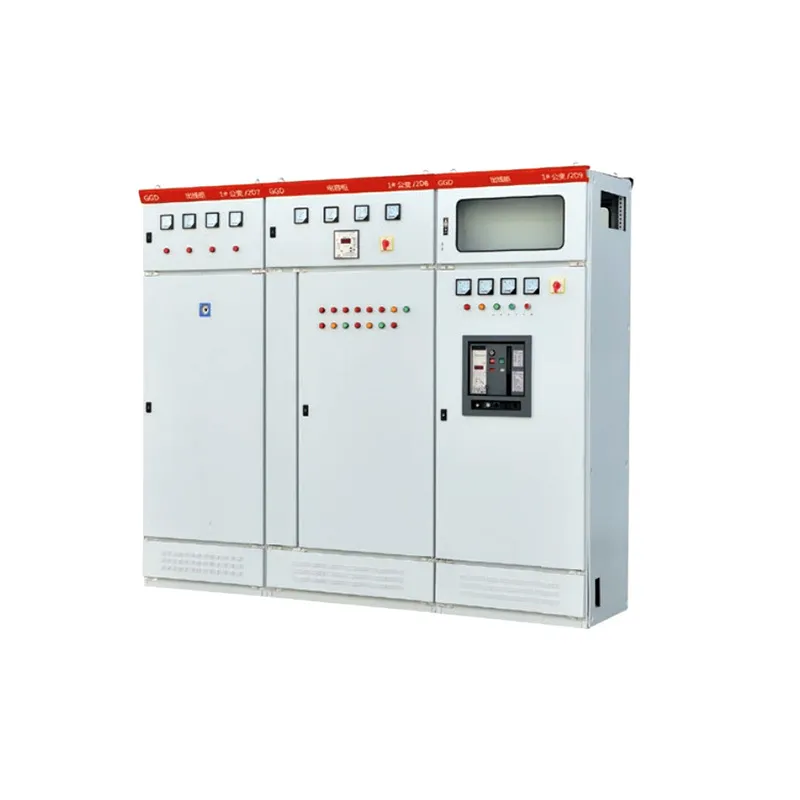

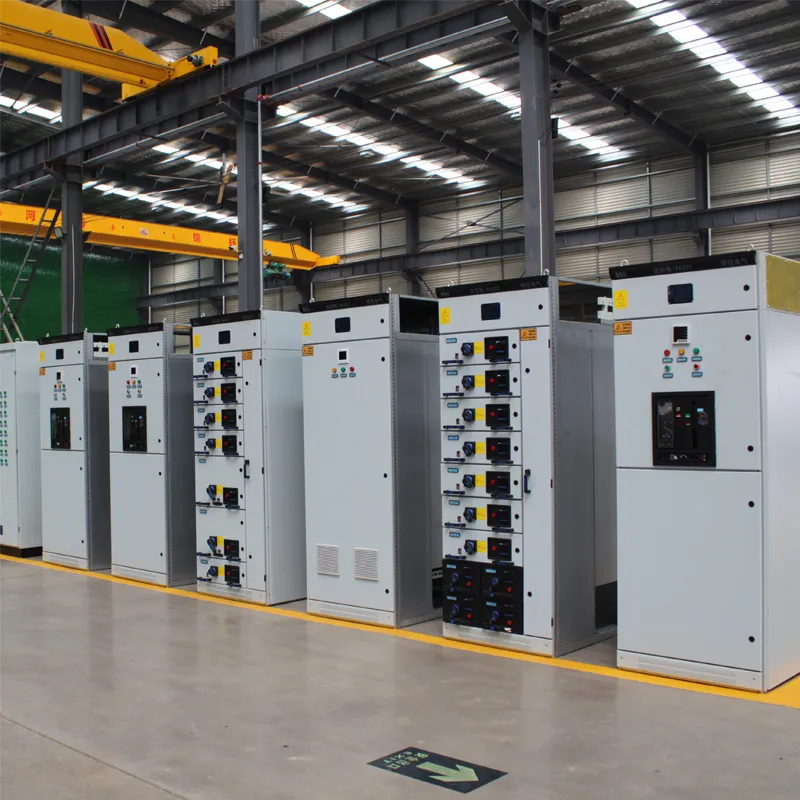

Обзор Распределительный щит переменного тока низкого напряжения типа GGD предназначен для распределительных систем энергопользователей, таких как электростанции, подстанции, промышленные и горнодобывающие предприятия, с частотой переменного тока 50 Гц, номинальным рабочим напряжением 380 В и номинальным рабочим током до 3150 А. Используется для преобразования, распределения и управления электроэнергией силового, осветительного и распределительного оборудования.Распределительный щит переменного тока низкого напряжения типа GGD представляет собой новую модель низковольтного распределительного щита, разработанную в соответствии с требованиями вышестоящих органов Министерства энергетики, широкого круга энергопользователей и проектных организаций, следуя принципам безопасности, экономичности, рациональности и надежности. Продукт обладает такими характеристиками, как высокая отключающая способность, хорошая динамическая и термическая устойчивость, гибкость электрических схем, удобство компоновки, серийность, практичность, новаторская конструкция и высокая степень защиты. Может использоваться в качестве продукта, призванного заменить устаревшие модели низковольтных комплектных распределительных устройств. Распределительный щит переменного тока низкого напряжения типа GGD соответствует стандартам IEC439 «Низковольтные комплектные распределительные устройства и устройства управления» и GB7251 «Низковольтные комплектные распределительные устройства». Условия эксплуатации ◆ Температура окружающего воздуха не выше +40°C и не ниже -5°C, средняя температура в течение 24 часов не должна превышать +35°C; ◆ Предназначен для установки и эксплуатации внутри помещений, высота над уровнем моря в месте эксплуатации не должна превышать 2000 м; ◆ Относительная влажность окружающего воздуха при максимальной температуре +40°C не превышает 50%; при более низких температурах допускается более высокая относительная влажность (например, 90% при +20°C). Учитывается возможное случайное воздействие конденсации из-за перепадов температур; ◆ При установке оборудования угол наклона относительно вертикальной плоскости не должен превышать 5°; ◆ Оборудование должно быть установлено в местах без сильной вибрации и ударов, а также в местах, где электроаппараты не подвергаются коррозии; ◆ При наличии особых требований у заказчика вопрос решается по согласованию с заводом-изготовителем. Электрические характеристики Основные электрические параметры Модель Номинальное напряжение (В) Номинальный ток (А) Номинальный ток отключения короткого замыкания (кА) Номинальный кратковременно выдерживаемый ток (1с) (кА) Номинальный ударный ток (кА) GGD1 380 A 1000 15 15 30 GGD1 380 B 600(630) 15 15 30 GGD1 380 C 400 15 15 30 GGD2 380 A 1500(1600) 30 30 63 GGD2 380 B 1000 30 30 63 GGD2 380 C 600 30 30 63 GGD3 380 A 3150 50 50 105 GGD3 380 B 2500 50 50 105 GGD3 380 C 2000 50 50 105 Электрические характеристики Схемы главных цепей Для шкафов GGD разработано 129 схем главных цепей, всего 298 типоисполнений (не включая схемы и типоисполнения, производные от изменения функций вспомогательных цепей и изменения управляющего напряжения); Из них: Тип GGD1: 49 схем, 123 типоисполнения;Тип GGD2: 53 схемы, 107 типоисполнений;Тип GGD3: 27 схем, 68 типоисполнений; Схемы главных цепей были составлены с учетом мнений широкого круга проектных и эксплуатирующих организаций, добавлены схемы, необходимые для электростанций. Номинальный ток до 3150 А, подходит для выбора распределительных трансформаторов мощностью 2000 кВА и ниже. Кроме того, для удовлетворения потребностей компенсации реактивной мощности разработаны шкафы компенсации емкости GGJ1 и GGJ2, для которых предусмотрено 4 схемы главных цепей, всего 12 типоисполнений. Схемы вспомогательных цепей Проектирование вспомогательных цепей разделено на две части: схемы для энергоснабжения и схемы для электростанций. В шкафах GGD имеется достаточно места для установки вторичных элементов, одновременно компания NLS разработала специальные трансформаторы тока типа LMZ3D для удовлетворения потребностей электростанций и специальных пользователей при необходимости установки релейной защиты. Главные шины С учетом соотношения цены и возможности замены меди алюминием, при номинальном токе до 1500 А включительно могут использоваться однополосные алюминиевые шины, при номинальном токе более 1500 А используются двухполосные медные шины. Завод-изготовитель производит опытные образцы согласно этому положению и проводит типовые испытания. Разумеется, завод-изготовитель также может по требованию заказчика заменить алюминиевые шины на медные с одинаковой пропускной способностью. Места соединения шин обрабатываются по технологии лужения. Выбор электрических аппаратов В шкафах GGD в основном используются относительно передовые электрические аппараты, уже способные к серийному производству внутри страны, и в то же время, исходя из принципов экономичности и рациональности, при полном учете целесообразности, сохранены некоторые пригодные к использованию старые изделия, такие как DZ10D, DZ20 и т.д., не выбираются снятые с производства изделия. Разъединители с поворотным приводом типов HD13BX и HS13BX – это специальные элементы, разработанные для удовлетворения потребностей уникальной конструкции шкафов GGD. Они изменяют способ привода механизма, сохраняя преимущества старых изделий, и являются электротехническими элементами нового практического типа. Если проектная организация по требованию заказчика выбирает новые электрические аппараты с более высокими характеристиками и более передовой технологией, то, поскольку шкафы GGD обладают хорошей гибкостью монтажа, как правило, не возникает трудностей с изготовлением и установкой из-за обновления электроаппаратов. Для дальнейшего повышения динамической устойчивости главных цепей в шкафах GGD используются специальные комбинированные шинные зажимы типа ZMJ и изоляционные опоры. Шинные зажимы термопластично формованы из высокопрочного, высокоогнестойкого сплава PPO, обладают высокой электрической прочностью, хорошими самозатухающими свойствами, уникальной конструкцией; для удобного комбинирования в однополюсные или двухполюсные шинные зажимы достаточно отрегулировать модульные промежуточные блоки. Изоляционные опоры имеют конструкцию прессованных втулок, отличаются низкой стоимостью и высокой прочностью, что устраняет недостаток старой продукции – недостаточное расстояние утечки. Особенности конструкции Корпус распределительного щита переменного тока низкого напряжения типа GGD выполнен в форме универсального шкафа. Рама собирается путем частичной сварки из гнутого стального профиля 8MF. Детали каркаса и специальные комплектующие поставляются заводом-изготовителем профиля по кооперации, что гарантирует точность и качество корпуса шкафа. Компоненты универсального шкафа спроектированы по модульному принципу и имеют монтажные отверстия с модулем 20. Высокий коэффициент унификации позволяет организовать предварительное производство на заводе, что сокращает производственный цикл и повышает эффективность работы. При проектировании шкафов GGD в полной мере учитывался вопрос теплоотвода при эксплуатации шкафа. В верхней и нижней частях корпуса имеется различное количество вентиляционных отверстий. При нагреве электроаппаратов внутри шкафа горячий воздух поднимается вверх и выходит через отверстия в верхней части, в то время как холодный воздух постоянно поступает в шкаф через отверстия в нижней части, создавая в закрытом корпусе естественную вентиляционную тягу снизу вверх, достигая цели теплоотвода. В соответствии с требованиями дизайна современных промышленных изделий, при проектировании внешнего вида шкафа GGD и размеров разделения его частей использован метод золотого сечения, что делает весь шкаф эстетичным, величественным и обновленным.
